В эту тему выкладываем чертежи, тех. документацию и ваши личные наработки на клочках бумаги . Прошу уважать труд других людей и по возможности указывать автора чертежа и ссылку на первоисточник.

Кроме того, если у вас есть выходы на изготовление деталей или вы знаете где этим занимаются, тоже пишем сюда.

[дворнiк с метлой]

Точки крепления двигателя и подвесок на кузовах, схема замера межосевых и диагональных размеров.
http://remkuz.ru/page.php?16

Довольно большой архив собран на Лада-ВФТС
http://www.lada-vfts.ru/forum/index.php ... owforum=34

и на Тим-РС
http://team-rs.ru/technical/index.php?action=list

[дворнiк с метлой]

Фланец к ГБЦ 2112


Фланец к Dellorto DHLA 40. Вырез для приводов сверху нужно сделать выше на 1.5 мм или доработать напилником после. Косяк переехал в этот чертёж из предыдущего

[Кирилл]

На М-2141:
развальные пластины 6гр.

дропплейты 58мм

[дворнiк с метлой]

Дропплейт обычный, с ним после установки 13" колесо с покрышкой профилем 500 уедет на 1.5-2см назад. (Скоро сфоткаю как оно уезжает)))
Это можно компенсировать смещением на чертеже верхних дырок на левом дропплейте назад, а на правом - вперёд. Кроме того по факту мне сделали дырочки не 10мм, а 10.3 примерно. Допуски при изготовлении балки/ступиц это съело с запасом)

ВАЖНО! На нижних 4х дырках нужно сделать зенковки диаметром 26(или под вашу головку для болтов, если она у вас шире) и глубиной 7. Это нужно чтобы утопить шляпки болтов, иначе барабаны ваши не встанут.
Дропплейт на ВАЗ 2108-21099:


Толщина 16 и далее скос на 11. Это соответствует развалу примерно 4.5 градуса(подсчитайте сами;)
Дырки в верхней части под цапфу и болты нужно сверлить перпендикулярно срезу уже после того как он сделан. Таким образом на излом будут работать не шляпки болтов, а гайка))



В таком варианте после установки дропплейт нужно приварить к балке, чтобы разгрузить нижние 4 болта, которые не рассчитаны на нагрузку. Или сделать снизу дырку как под цапфу и завтуливать трубой нужного диаметра с балкой. Думайте сами.

ЗЫ Если что забыл или у вас сомнения в размерах - спрашивайте, я мог гдето накосячить пока восстанавливал чертёж) голова кругом))

[Кирилл]

Развальная пластина/дропплейт. Собирался сделать себе, но офигел от цен на токарку...
Так что можно воспринимать просто как идею. Плюсы такой пластины - любой угол развала, хоть 90гр)
На этом эскизе 6гр, размеры для М2141.

[дворнiк с метлой]

глубина верхней зенковки тоже 8? дропплейт насквозь не продырявит? я просто подсчитать не могу - по чертежу нет привязки отверстий к габаритам...

ЗЫ если нужно сделать - свяжись с Kirik46, возможно он сможет предложить более адекватную цену. так же на lada-vfts обитают токари за разумные деньги.

[Кирилл]

глубина верхней зенковки тоже 8? дропплейт насквозь не продырявит? я просто подсчитать не могу - по чертежу нет привязки отверстий к габаритам...

Сверху тоже 8, но делается зеновка до того, как косую плоскость фрезеровать. Т.е. в итоге меньше получается. Думал шляпки болтов чуть подточить, чтоб не торчали

ЗЫ если нужно сделать - свяжись с Kirik46, возможно он сможет предложить более адекватную цену. так же на lada-vfts обитают токари за разумные деньги.

Спасибо за наводку, уже давно сделал раздельные пластины и дропплейты (чертежи на предыдущей странице):

[дворнiк с метлой]

Спасибо madbee за предоставление оригинала

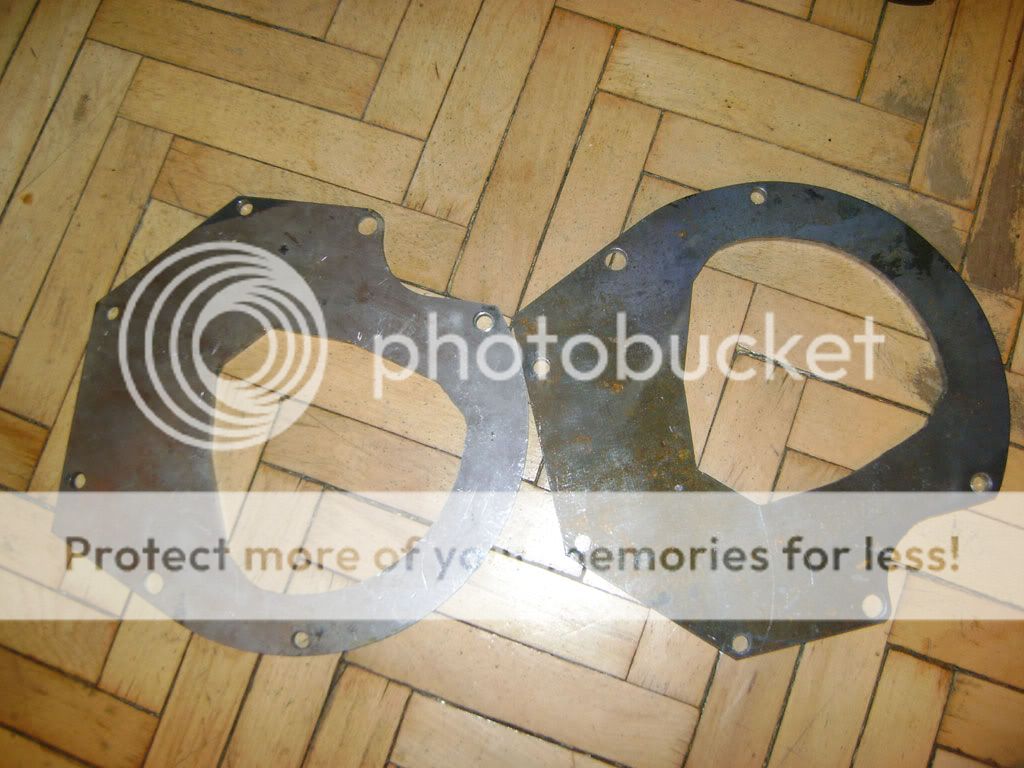

Чертежей нету, зато теперь у меня есть копия переходной пластины с помощью которой можно завалить мотор назад или коробку вперёд(версия для зубил) Единственный косяк копии - плохо сделано углубление под направляющую втулку у одного отверстия(видно на фото)

Вообщем если кому-то потребуется это для снятия копий и/или размеров - пишите.

[Abdul]

Спасибо за чертежик Limong!!)) вот сделали наконец!))
